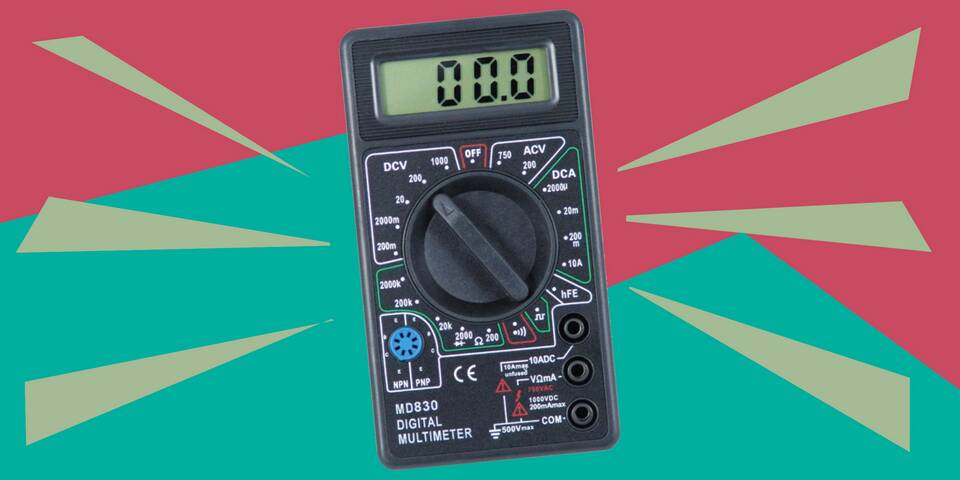

Мультиметр - это универсальный измерительный прибор, сочетающий функции вольтметра, амперметра и омметра. Данное руководство поможет новичкам освоить базовые принципы работы с этим устройством.
Содержание
Мультиметр - это универсальный измерительный прибор, сочетающий функции вольтметра, амперметра и омметра. Данное руководство поможет новичкам освоить базовые принципы работы с этим устройством.
1. Подготовка мультиметра к работе
Компоненты мультиметра
| Элемент | Назначение |
| Дисплей | Отображение результатов измерений |
| Переключатель режимов | Выбор типа и диапазона измерений |
| Разъемы для щупов | Подключение измерительных проводов |
| Щупы | Контактные элементы для измерений |
Правильное подключение щупов
- Черный щуп подключите к разъему COM
- Красный щуп подключите к разъему VΩmA для большинства измерений
- Для измерения больших токов (до 10А) используйте специальный разъем
2. Измерение постоянного напряжения (DCV)
- Поверните переключатель в сектор DCV (⎓)
- Выберите диапазон, превышающий ожидаемое напряжение
- Красный щуп подключите к "+", черный - к "-" цепи
- Считайте показания с дисплея
Пример измерения батарейки
| Действие | Значение |
| Выбор диапазона | 20V для батарейки 9V |
| Подключение щупов | Красный к "+", черный к "-" |
| Ожидаемый результат | Около 9V для новой батарейки |
3. Измерение переменного напряжения (ACV)
- Установите переключатель в сектор ACV (~)
- Выберите диапазон 750V для сетевого напряжения
- Подключите щупы к розетке или проводам
- Соблюдайте осторожность при работе с высоким напряжением
4. Измерение сопротивления (Ω)
- Выключите питание измеряемой цепи
- Выберите режим Ω (омметр)
- Выберите подходящий диапазон
- Подключите щупы к выводам резистора
- Для точных измерений используйте минимальный диапазон
Проверка целостности цепи
- Установите режим прозвонки (значок диода или звука)
- Подключите щупы к концам проверяемого участка
- Звуковой сигнал означает целостность цепи
5. Измерение силы тока
Последовательность измерений:
| Тип тока | Процедура |
| Постоянный ток (DCA) | 1. Разорвите цепь 2. Подключите мультиметр последовательно 3. Выберите диапазон 4. Подайте питание |
| Переменный ток (ACA) | Аналогично DCA, но в режиме ACA |
6. Техника безопасности
- Никогда не измеряйте напряжение выше указанного в характеристиках прибора
- При работе с высоким напряжением используйте изолированные инструменты
- Не прикасайтесь к металлическим частям щупов при измерениях
- Перед измерением сопротивления убедитесь, что цепь обесточена
Частые ошибки новичков
- Попытка измерить напряжение в режиме омметра
- Подключение амперметра параллельно цепи
- Использование неправильного диапазона измерений
- Пренебрежение проверкой состояния батареи прибора
Освоив эти базовые измерения, вы сможете эффективно использовать мультиметр для диагностики электронных схем, проверки элементов и решения множества практических задач. Всегда соблюдайте технику безопасности и внимательно читайте инструкцию к конкретной модели прибора.
